    TFT LCD液晶屏显示原理

    来源: 时间:2022-07-01 09:55:03 浏览次数:

    TFTLCD液晶屏的中文翻译名称叫薄膜晶体管液晶显示器

    TFTLCD液晶屏的中文翻译名称叫薄膜晶体管液晶显示器。我们从一开始就提到液晶显示器需要电压控制来产生灰阶.用薄膜晶体管产生电压控制液晶转向的显示器称为TFTLCD液晶屏.从图8的截面结构图来看,液晶夹在上下玻璃之间会形成平行板电容器,我们称之为CLC(capacitorofliquidcrystal).它的大小约为0.1pF,但在实际应用中,该电容不能将电压保持到下次更新图像数据时.也就是说当TFT当电容器充电时,它无法保持电压,直到下一次TFT再给这一点充电.(以一般60Hz图像更新频率需要保持在16左右ms的时间.)这样,当电压发生变化时,显示的灰阶将不正确.因此,在面板的设计中通常会添加一个存储电容CS(storagecapacitor大约为0.5pF),为了保持充电电压直到下次更新图片.但正确地说,生长在玻璃上的TFT它本身只是一个由晶体管制成的开关.它的主要工作是决定LCDsourcedriver这一点上的电压是否应该充电?.至于这一点要充满多高的电压,为了显示什么样的灰阶?.都是外面的LCDsourcedriver来决定的.

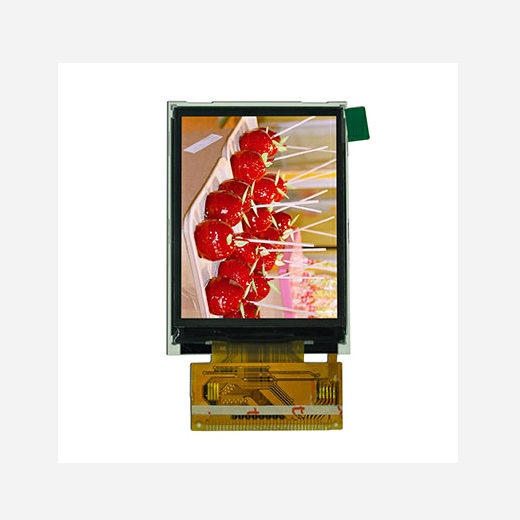

    TFTLCD液晶屏
