（1）LCD12864液晶显示屏是什么意思？

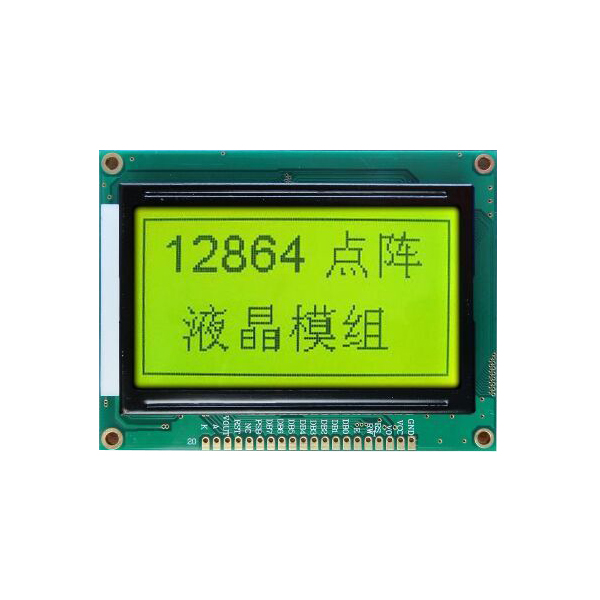

LCD12864图形点阵液晶显示模块(LCM)就是由128*128列由64个液晶显示点组成*64行阵列，每行横向显示点128个，每列纵向显示点64个。“点”其实都是发光二极管，每个显示点对应一个二进制数，1表示亮，0表示灭。
（2）LCD12864液晶显示屏工作原理
①，LCD12864液晶显示屏存储点阵信息RAM它被称为显示数据存储器。当需要显示图形或汉字时，将相应的点阵信息写入相应的存储单元，它可以在16*一个中文也可以显示在16点阵区域的8个*16点阵区域显示一个非中文字符，通常称为半宽字体，即中文字占显示面积的两倍。
②，LCD12864液晶显示屏的显示内容应找到显示点在液晶显示屏上的位置（行和列）与存储器中的地址之间的关系。由于大多数液晶显示模块的驱动电路由一个行动驱动器和两个列驱动器组成，12864液晶屏实际上是由左右两个独立的64*64液晶屏拼接而成，每半屏512*8bits显示数据RAM。
③，LCD12864液晶显示屏的左右半屏驱动电路和存储器由片选信号分别选择CS1和CS2.选择。为了简化用户设计，少数厂商在模块中添加译码电路，使128*64液晶屏是一个整个屏幕，只有一个片选信号。显示点为64*64液晶屏的位置取决于行号(line,0~63)与列号(column,0~63)确定，512*8bitsRAM存储单元的地址由页面地址组成(Xpage,0~7)和列地址(Yaddress,0~63)确定每个存储单元存储8个液晶点的显示信息。
